ADI的2MHz升 /SEPIC /负输出转换器 具有4A、60V电源开关和9µA IQ
2017-12-19 标签: ADI  新品 来源:ADI

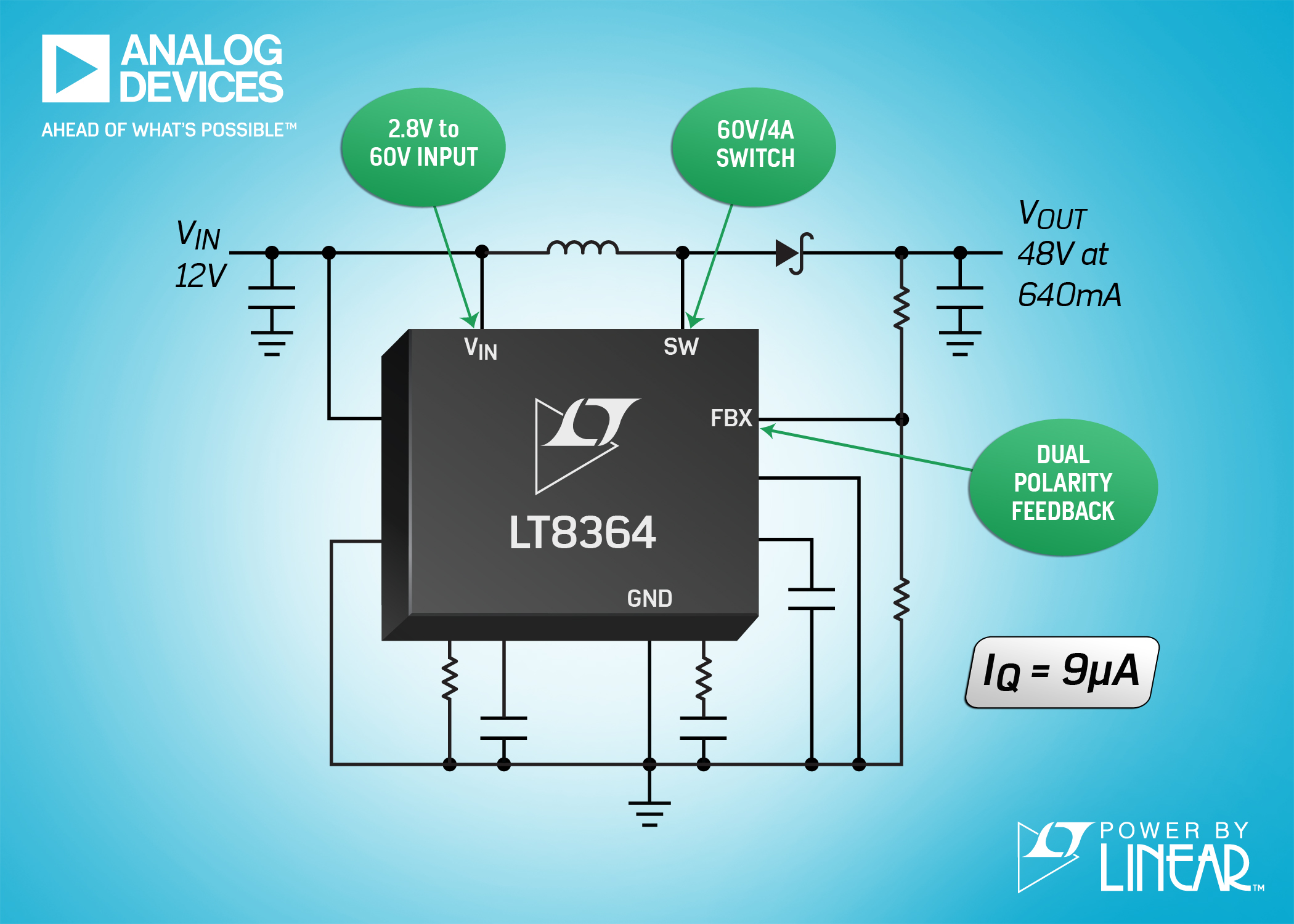

2017年12月18日 – 亚德诺半导体公司 (Analog Devices, Inc.,简称ADI) 宣布推出 Power by Linear™ 的 LT8364,该器件是一款电流模式、2MHz 升压型 DC/DC 转换器,具有一个内部 4A、60V 开关。LT8364 在 2.8V 至 60V 输入电压范围内运行,适合采用各种输入源的应用,例如单节锂离子电池至多节电池的电池组、汽车输入、电信电源和工业电源轨。


查看 LT8364 产品页面、下载数据表、订购样品和评估电路板: www.linear.com.cn/product/LT8364


LT8364 可配置为一个升压、SEPIC 或负输出转换器。其开关频率可设置在 300kHz 和 2MHz 之间,从而使得设计师能够最大限度缩减外部组件尺寸并避开关键频段 (例如:AM 无线电)。此外,该器件在以 2MHz 执行开关操作时还能提供高于 90% 的效率。突发模式 (Burst Mode®) 操作可把静态电流减小至仅为 9μA,同时保持输出纹波低于 15mVP-P。小型 4mm x 3mm DFN 封装或高电压 MSOP-16E 封装与纤巧型外部组件的结合可确保高度紧凑的占板面积,并最大限度降低解决方案成本。


LT8364 的 100mΩ 电源开关提供高于 95% 的效率。另外,它还提供了扩展频谱频率调制功能以尽量减轻 EMI 问题。单个反馈引脚负责设定输出电压 (不管输出是正还是负),从而最大限度减少了引脚数。该器件的其他特点包括外部同步、可编程欠压闭锁 (UVLO)、频率折返和可编程软启动。


LT8364EDE 采用 4mm x 3mm DFN-12 封装,而 LT8364EMSE 则采用高电压 MSOP-16E 封装 (去掉了 4 个引脚以提供高压间距)。另外,还可提供工业温度级 (–40°C 至 125°C) 版本 (LT8364IDE 和 LT8364IMSE) 和高温级 (–40°C 至 150°C) 版本 (LT8364HDE 和 LT8364HMSE)。所有版本均有现货供应。如需更多信息,请登录 www.linear.com.cn/product/LT8364。


性能概要:LT8364

宽输入电压范围:2.8V 至 60V

内部 4A、60V 电源开关

超低静态电流和低纹波突发模式运行:IQ = 9μA

BIAS 引脚用于实现较高的效率

利用单个反馈引脚进行正或负输出电压编程

可编程、可同步频率:300kHz 至 2MHz

任选的扩展频谱频率调制用于实现低 EMI

耐热性能增强型 12 引脚 4mm x 3mm DFN 封装和 16 引脚 MSOP 封装的高电压引脚间距版本

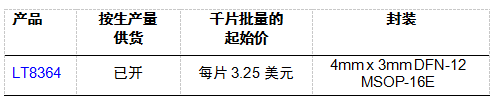

价格与供货



Analog Devices 公司简介


Analog Devices, Inc. (纳斯达克股票代码:ADI) 是全球领先的高性能模拟技术公司,致力于解决最棘手的工程设计难题。我们使客户能够利用无与伦比的技术进行检测、测量、供电、连接和解读,智能地在现实和数字领域之间架起桥梁,从而了解我们周围的世界。详情请浏览 www.analog.com/cn。
