具反向保护的有源整流器控制器:LT8672
2017-12-04 标签: ADI  新品 来源:ADI

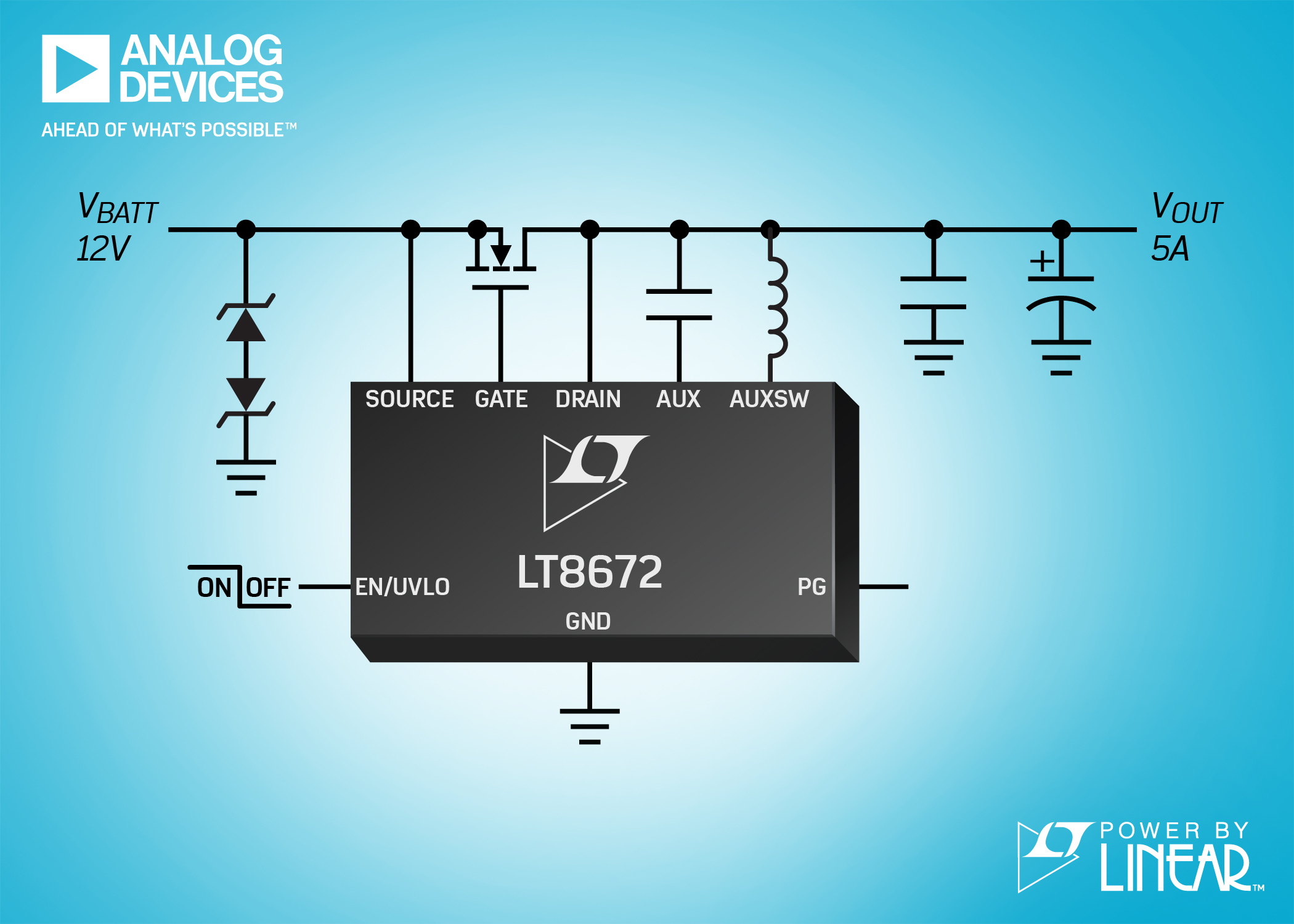

2017年11月13日 – 亚德诺半导体 (Analog Devices, Inc.,简称ADI) 公司宣布推出 Power by Linear™ 的有源整流器控制器 LT8672,该器件具有至 –40V 的反向输入保护。其 3V 至 42V 输入电压能力非常适合汽车应用,这类应用具低至 3.0V 的最低输入电压和高达 40V 的抛载瞬变,在冷车发动和停-启情况下,必须始终保持稳定。LT8672 驱动一个外部 N 沟道 MOSFET,具 20mV 压差,与肖特基二极管相比,功耗可降低 90%,无需昂贵的散热器。汽车应用要求在高达100kHz 范围内对 AC 输入纹波整流,而该器件的超快速瞬态响应使其能够满足严格的汽车应用要求。此外,运行时 20µA 静态电流和停机时 3.5µA 电流非常适合始终保持接通系统。MSOP-10 封装和外部 MOSFET 相结合,可确保紧凑的解决方案占板面积。


LT8672 的解决方案提供 3V 最低输入能力和 20mV 压降,能够在冷车发动和停-启情况下减轻最低输入电压要求带来的压力,从而提供更简单和高效的电路。如果输入电源出现故障或短路,那么该器件可以快速断开,最大限度降低了反向电流瞬变。此外,外部 MOSFET 准备接受负载电流时,电源良好标记引脚会发出信号。


LT8672EMS 采用 MSOP-10 封装。工业温度级版本 LT8672IMS 经过测试,保证在 –40°C 至 125°C 工作结温范围内运行。LT8672HMS 版本经也过测试,保证在 –40°C 至 150°C 工作结温范围内运行。如需更多信息,请登录 www.linear.com.cn/product/LT8672。


性能概要:LT8672


反向输入保护至 –40V

宽工作电压范围:3V 至 42V

运行时 20µA 低静态电流

与肖特基二极管相比性能有所改善:

      功耗降幅 >90%

      压降降至 20mV

超快瞬态响应

      整流 6VP-P,高达 50kHz

      整流2VP-P ,高达 100kHz

3.5µA 低停机电流

准确的 1.21V 使能引脚门限

采用小型 10 引线 MSOP 封装


价格与供货


Analog Devices 公司简介


Analog Devices, Inc. (纳斯达克股票代码:ADI) 是全球领先的高性能模拟技术公司,致力于解决最棘手的工程设计难题。我们使客户能够利用无与伦比的技术进行检测、测量、供电、连接和解读,智能地在现实和数字领域之间架起桥梁,从而了解我们周围的世界。详情请浏览 www.analog.com/cn。
